3.歷史博物館

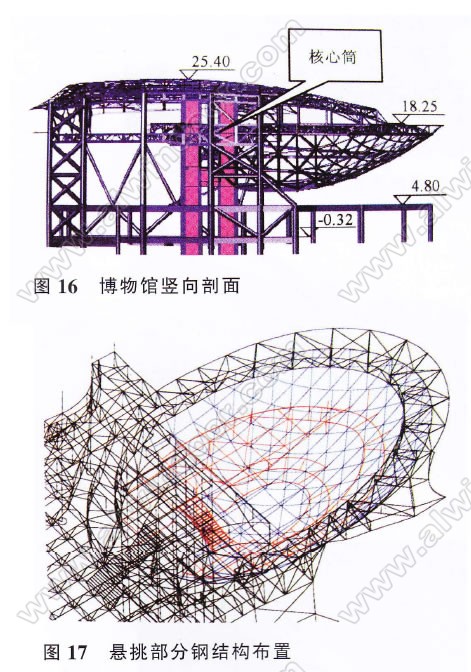

　　歷史博物館陳列亞運史料，平面68mx44m,高度25.4m,建筑面積2130m²。一、二層為鋼筋混凝土框架結構,三層為鋼結構（圖16、17）。

　　
　　4.金屬屋面和幕墻

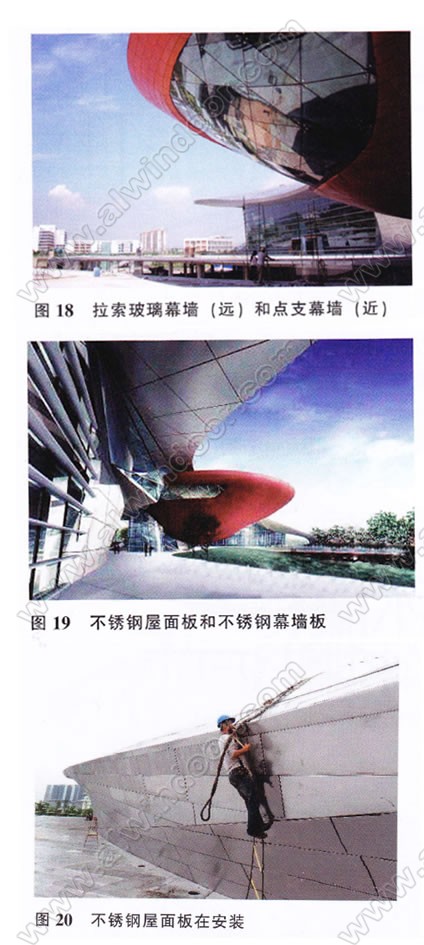

　　綜合館周邊玻璃幕墻面積15OO0m2,包括構件式幕墻、點支幕墻、拉索幕墻,采用藍灰色夾膠玻璃(圖18)。

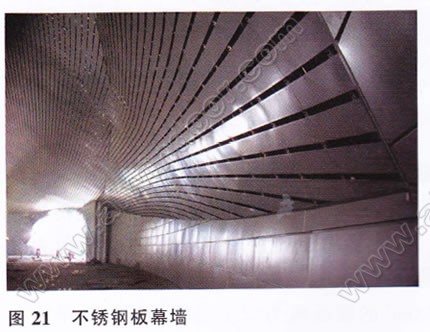

39000m2的屋面板為寶山鋼鐵公司生產的中高老鐵素體不銹鋼板,具有國際先進水平,防銹性能超群，用量達400t。層面自上而下為：不銹鋼板、防水層、保溫層、吸音層、金屬托板（圖19-圖21）。

　　
　　二、游泳跳水館

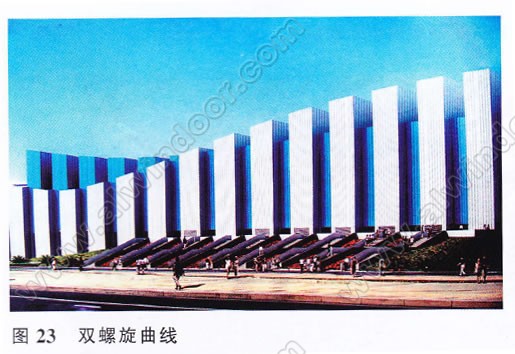

　　白云山和珠江是廣州的象征。“云山珠水”是亞運游泳跳水館的主題。它作為主場館飄帶的延續,采用雙色螺旋的曲線造型,由硐個不同的四邊形切邊組成了象征DNA雙螺旋結構。藍白二色相錯,水云兩者交融,充分體現了廣州的地域特色(圖22、圖23)。

　　

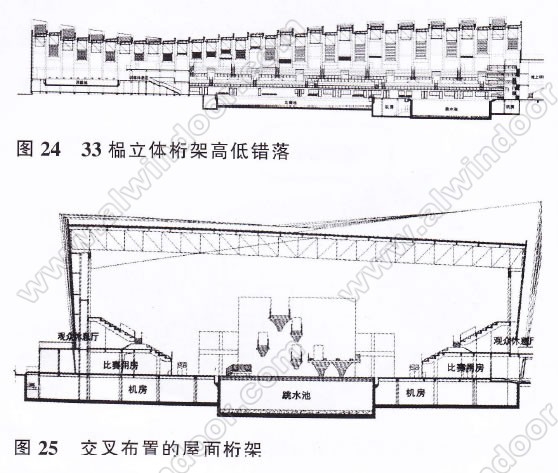

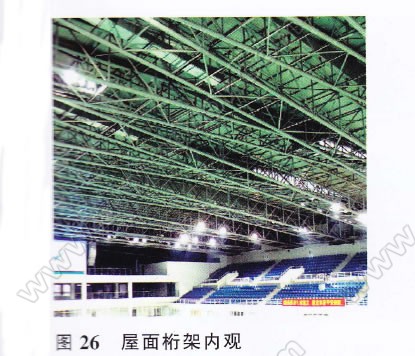

　　為了組成這一獨特的建筑外行，33榀相互交叉的輕型鋼管桁架支承整個屋面，覆蓋面積為30140m²,4500座位(圖24-圖26)。

　　
　　33片藍白雙色鋁板,給屋面帶來輕盈活潑的感動氛圍。本工程大量采用實體墻面,盡量少用幕墻,達到最大的節能效果。

　　由于優化設計,本工程造價僅2.78億元,用水立方1/5的錢,完成水立方的全部功能。游泳館真正實現了叉好又省的要求。

　　三、自行車和極限運動館
　　自行車館的平面為橢圓形,適應跑道的形狀，同時橢球穹頂恰似運動員的頭盔,結合亞運會徽五羊火炬,體現出本場館的特點,曲線流暢,造型舒展(圖27-圖29)。
