上期“白云在線”文章中，白云化工專家組給大家介紹了門窗膠使用中出現開裂、粉化現象的原因分析和解決辦法。今天，我們繼續給大家介紹門窗膠使用過程中的一些常見問題，本期“白云在線”我們關注門窗膠使用過程中出現基材被腐蝕的問題。

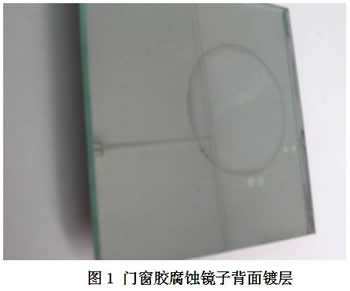

　　在實際工程中，門窗膠使用中出現基材被腐蝕，可以通過查看門窗膠與基材的接觸面來判定(圖1)。如果膠與基材接觸面出現密集細小的孔隙或已發生可見的物理化學變化，且膠非常容易從基材表面剝離，那么我們可認為基材被門窗膠腐蝕了。

　　一、問題原因：

　　門窗膠在使用過程中出現基材被腐蝕現象，可能的原因主要有以下兩類：

　　原因1：酮肟型門窗膠與聚碳酸酯(PC)、銅、鉛等材料接觸;

　　原因2：酸型門窗膠與金屬材料、鍍膜玻璃、石材等材料接觸;

　　二、各原因分析和解決辦法

　　針對以上列舉的原因，我們對各原因做進一步分析并提出相應解決辦法：

　　原因1：酮肟型門窗膠與聚碳酸酯(PC)、銅、鉛等材料接觸

　　酮肟型門窗膠放出的小分子物質，可以與PC板、銅、鉛等材料發生化學反應。當酮肟型門窗膠接觸PC板、銅、鉛等材料，在接觸界面會出現密集細小的氣孔，造成粘接失效。建議選用其他類型的門窗膠。

　　原因2：酸型門窗膠與金屬材料、鍍膜玻璃、石材等材料接觸

　　酸型門窗膠放出的酸性小分子物質，可以與金屬材料、鍍膜玻璃、石材等材料發生化學反應。當酸型門窗膠接觸金屬材料、鍍膜玻璃、石材等材料，在接觸界面會出現密集細小的氣孔，粘接失效。建議選用其他類型的門窗膠。

　　上述兩類門窗膠對基材造成腐蝕的問題，根本原因在于兩者之間發生了化學反應，屬相容性問題。因此在使用前應做相容性試驗。若確認門窗膠腐蝕了基材，那么可以選用其他類型的門窗膠，如醇型門窗膠，以避免上述問題發生。

　　以上是我們給大家介紹的門窗膠使用中出現基材被腐蝕的原因分析和解決辦法。下期“白云在線”將給各位帶來門窗膠使用中膠縫垂流變形的問題問答，敬請關注!
