6、

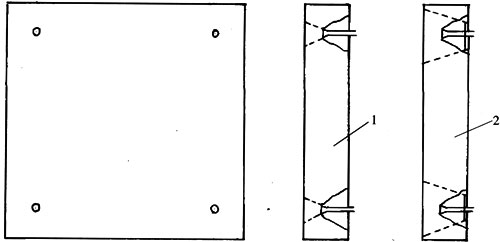

背栓式(圖8)
背栓式是在
石板材背面開背栓孔，用背栓將
石材和
連接件緊固起來，形成連接
節點。單切面背栓背栓孔深一般要大于板厚的一半(例如20mm板厚，孔深12mm)。這樣，在受
風壓力時沖切破壞面積小于受風吸力時沖切破壞面積，且在反復沖擊時易于破壞。
雙切面背栓由于
板材背面墊圈面積大于擴孔孔底面積，且抗沖擊厚度為板厚，受風壓力時沖切破壞面積大于受風吸力時沖切破壞面積(即單切面背栓最大沖切破壞面積)，而且在反復沖擊時不會破壞。凝灰石(黃洞石)由于板材上有孔洞，如果背栓孔位于板上孔
洞上(附近)有可能使連接失效。
從現有工程調查發現，勾(栓)鐵件
銹蝕后體積膨脹，將槽(孔)
擠壓破壞的情況屢屢發生，導至連接失效。因此勾(栓)必須采用
不銹鋼(1Crl8Ni9 0Crl9Ni9等)或
鋁合金(6063、6063a、6061、3003、5005等)，不得采用
碳鋼鍍鋅件和其它易銹鋼件。
在加工時，還要對槽(孑L)加工偏差作出規定，才能保證達到既定目標。
6．1
鋼銷式
鋼銷與托板(彎板)的允許偏差應符合JC830．2的規定。
石材鋼銷孔開孔允許偏差見表2。

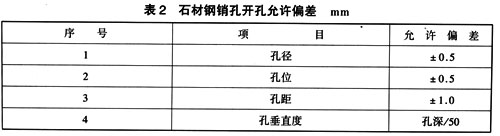

表2 石材鋼銷孔開孔允許偏差 mm
注：孔位與孔距偏差之和不得大于i1．0。
6．2：通槽(短平槽)式
開槽質量控制是保證設計落實的重要措施，設計即使做得準確完整，在施工時不進行質量控制，也不能取得好的效果。

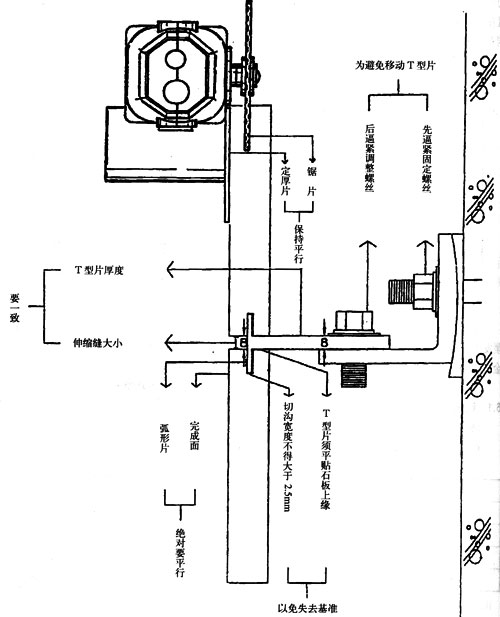

用砂輪開槽要以外表面為定位基準，在施工時要在專用
設備上開槽，用手提式砂輪要在施工機具上設定厚片以保證槽與外表面平行等距(圖9)。
圖9 砂輪開槽定位基準圖
